滾珠花鍵是一種能夠提供平滑且不受限制的線性運動的軸承，滾珠花鍵是由花鍵母（套）內腔鋼珠在花鍵軸的槽道上往返循環滾動，而作直線運動的高精度可定向的直線傳動部件。

滾珠花鍵是高精度精密器械上ZR軸運動中常使用的傳動件，其主要功能是將精準定位旋轉與直線性運動同步進行，屬于輕負載的直線傳動部件，其高精度、高速度、低摩擦、小巧的成品尺寸，廣泛應用于半導體貼封裝、貼裝設備、醫療器械等各種高可靠性要求的高靈感自動設備與器械中。

滾珠花鍵是利用裝在花鍵套（母）內的滾珠，在花鍵軸上進行精密研磨的槽中循環滾動，同時進行平滑直線滾動及傳遞力矩。滾滾珠花鍵與花鍵軸采用不同數量的槽、不同的角度為接觸點進行設計加工。

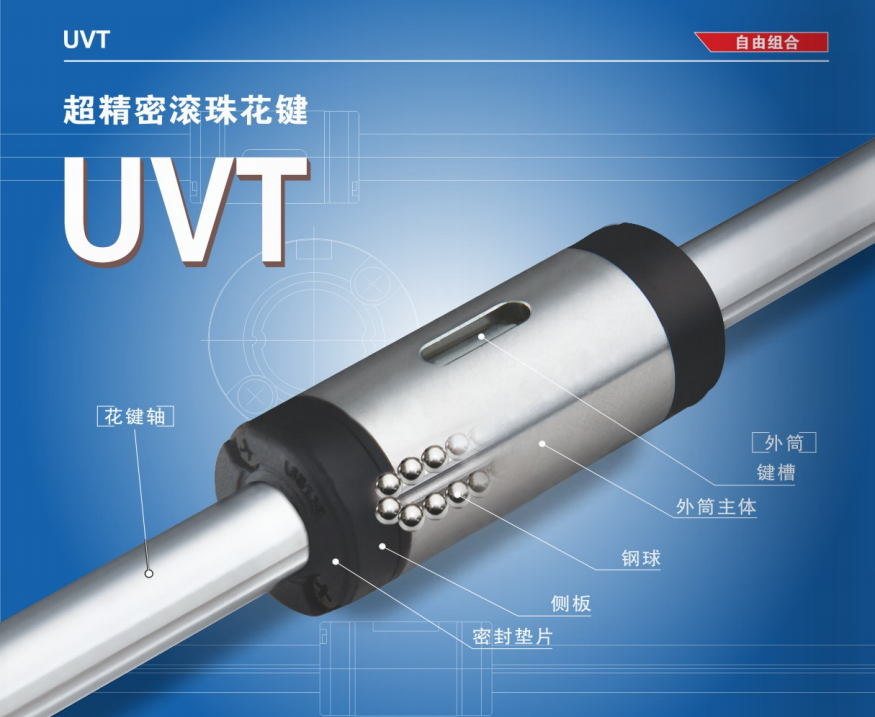

花鍵副（母）組成：軸承鋼主腔體、滾珠、塑膠轉彎過道、防塵蓋、鍵銷、螺絲六部份組成，腔體因尺寸制作成不同數量的滾珠道，一般有2列、4列、6列之分，數量越多精度越好。

花鍵軸：是一條高直線度的光軸，其根據對應的花鍵母鋼珠列數來加工不同數理的槽道。直線度與真圓度越高時精度越高。

如上不同的加工可達到不同的力矩與精度，除了具有高度的靈敏性外更大幅提升負載的能力，適用于定位精度要求高以及需要高速運動性能的環境，在這類震動沖擊負荷作用過大環境下也能發揮有效的作用。同時，即時代替直線滾珠襯套使用時，因在軸徑相同的情況下，滾珠花鍵所具有的額定負荷是線性襯套的十幾倍，所以能使設計變得十分小巧。即使在懸臂負荷、力矩等作用的情況下，也可安全使用，且具有高耐用性。

滾珠花鍵分類

1、形狀區分：直筒滾珠花鍵、法蘭滾珠花鍵、滑塊型滾珠花鍵

2、集成區分：

一體式滾珠花鍵

、

旋轉螺母滾珠花鍵

3、軸徑區分：微型滾珠花鍵（輕負載與扭矩）、大軸徑滾珠花鍵（中高負載與扭矩）

4、行程區分：無限行程滾珠花鍵、有限行程滾珠花鍵

滾珠花鍵用途

直筒滾珠花鍵、法蘭滾珠花鍵：：直筒安裝復雜，需要多個外部機構或通過鍵銷連接的上下ZR徑向運動，法蘭型自帶螺孔，便于快速安裝，不需要外在機構輔助即可與動力

部份連接

，對精度沒有過高要求不那高，這些標準產品主要應用于結構設計簡單，精度要求不那么高的的自動化設備，如：簡易型分選機、擺盤機。

一體式滾珠花鍵、旋轉螺母滾珠花鍵：已經集成了旋轉件、安裝件，集成度高，不需額外過多的連接，直接高效安裝，也能達到高精度的要求，一般使用在高精度與高可靠性要求的器械中，如：半導體封裝設備、SMT表面貼裝設備、晶圓分選機、醫療器械。

微型滾珠花鍵、大軸徑滾珠花鍵：微型主要應用于輕負載、尺寸空間較小的半導體設備中，大軸徑的主要應用于高負載，大扭矩的大型器械中使用。

無限行程滾珠花鍵、

有限行程滾珠花鍵

：無限行程可以應用所有場景，有限行程只能應用在絕對輕負載中。
